가장 많이 사용되는 BEST 10 케이블의 종류 및 세부 정보 및 특징

임펄스웨이브 0 776

목차


1. USB 케이블

2. HDMI 케이블

3. VGA 케이블

4. DVI 케이블

5. Ethernet 케이블

6. RCA 케이블

7. S-video 케이블
8. 전원 케이블
9. XLR 케이블

10. DisplayPort 케이블



1. USB 케이블


USB 케이블은 Universal Serial Bus의 약자로, 컴퓨터와 전자 기기들을 연결하는 데 널리 사용됩니다.


주요 종류로는 USB Type-A, Type-B, Type-C 가 있으며, 각각 다른 용도와 기기에 사용됩니다.

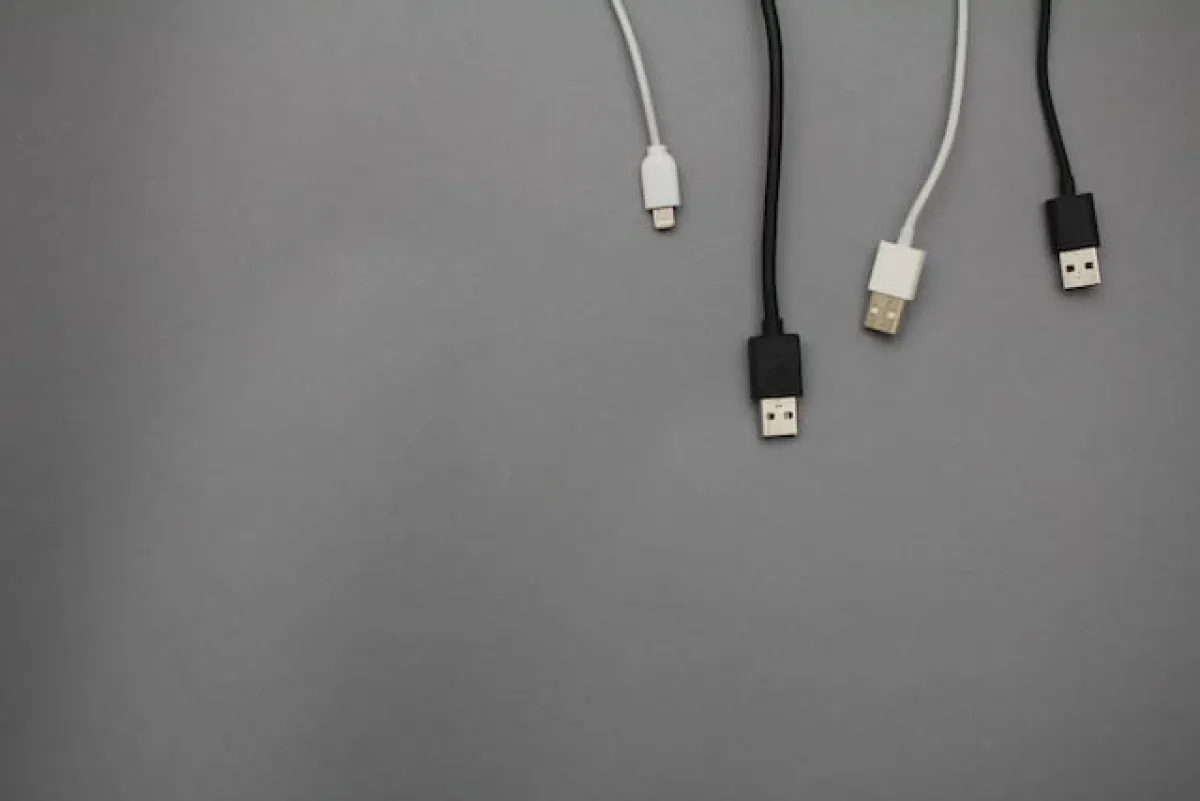

- USB Type-A


USB Type-A는 일반적으로 컴퓨터의 USB 호스트 포트 및 다양한 전자 기기에 존재하는 가장 흔한 형태의 USB 커넥터입니다.


USB Type-A 커넥터는 직사각형 형태로 되어 있으며, 대부분의 컴퓨터, 허브 및 전원 어댑터와 같은 호스트 기기에서 사용됩니다.


USB Type-A는 주로 주변장치 연결 및 충전에 사용되며, USB 키보드, 마우스, 플래시 드라이브 및 스마트폰 충전 케이블 등에 일반적으로 사용됩니다.


- USB Type-B


USB Type-B는 주로 주변기기의 USB 클라이언트 포트에 사용되는 USB 커넥터입니다.


USB Type-B 커넥터는 사각형 모양을 한 다소 각진 모서리로 독특한 디자인을 갖추고 있습니다.


일반적으로 일부 프린터, 스캐너, 외장 하드 드라이브 등의 주변기기에 사용되며, 기기와 컴퓨터를 연결하여 데이터 전송 및 기능 제어를 수행합니다.

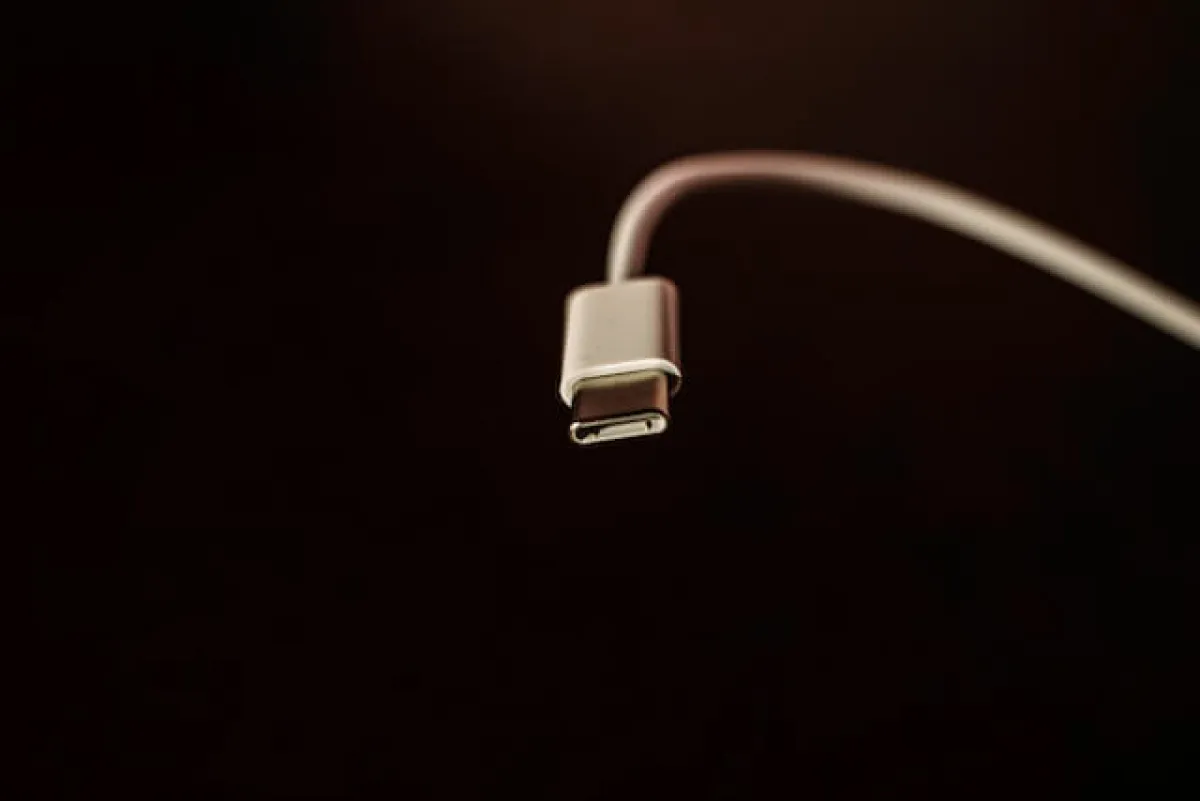

- USB Type-C


USB Type-C는 최신 기술의 USB 커넥터 형태로, 양방향 삽입이 가능한 즉, 방향에 상관없이 케이블을 연결할 수 있는 편리한 디자인입니다.


USB Type-C 커넥터는 작고 둥글게 생긴 모양으로, 스마트폰, 태블릿, 노트북 등 최신 전자기기에 널리 사용됩니다.


USB Type-C는 데이터 전송 속도, 전력 전달 능력 등 바이 다양한 기능이 향상되어 있습니다.


 USB 3.1 및 USB Power Delivery 등의 표준과도 호환되어 높은 데이터 전송 속도와 높은 전력 공급을 지원할 수 있습니다.


이 세 가지의 USB 커넥터는 각각 다른 기기 및 목적에 맞게 설계되어 있으며, 전자 기기 및 컴퓨터 주변기기의 연결 등에 사용되고 있습니다.







2. HDMI 케이블


HDMI(High-Definition Multimedia Interface) 케이블은 오디오 및 비디오 신호를 한 번에 전송하는 데 사용되는 디지털 케이블입니다.


TV, 모니터, 프로젝터, 게임 콘솔 등의 디바이스간 고화질 영상과 음성을 전송합니다.



3. VGA 케이블


VGA(Video Graphics Array) 케이블은 아날로그 비디오 신호를 전송하는 데 사용됩니다. 대부분 컴퓨터와 모니터, 프로젝터와 같은 디스플레이 기기 사이에서 사용되며, 15핀의 D-Sub 커넥터로 구성됩니다.






4. DVI 케이블


DVI(Digital Visual Interface)는 디지털 영상 신호를 전송하기 위해 개발된 비디오 인터페이스입니다.


DVI는 주로 컴퓨터, 모니터, 프로젝터 등의 디스플레이 장치에서 사용되며, 고품질의 디지털 영상을 전송할 수 있습니다.


DVI에는 DVI-D와 DVI-I 두 가지 주요 유형이 있습니다.


- DVI-D (디지털 전용)


DVI-D 커넥터는 오직 디지털 신호만을 전송하는데 사용되며, 아날로그 신호와 호환되지 않습니다.


DVI-D 커넥터는 고화질디지털 디스플레이 기기 간의 연결에서 최적화된 결과를 제공합니다.


DVI-D 커넥터는 싱글 링크와 듀얼 링크라는 두 가지 유형으로 제공되어, 높은 해상도 및 빠른 화면 주사율을 지원할 수 있습니다.


- DVI-I (디지털 및 아날로그 전용)


DVI-I 커넥터는 디지털 신호뿐만 아니라 아날로그 신호 전송에도 사용됩니다.


이러한 유연성 때문에 DVI-I는 디지털 및 아날로그 디스플레이 기기와의 호환성을 확보하며 다양한 환경에서 사용할 수 있습니다.


DVI-I 커넥터의 핀 배열은 디지털 신호용 핀과 아날로그 신호용 핀이 모두 포함되어 있어, DVI-I 케이블을 사용하여 VGA 디스플레이 기기와도 연결 가능합니다.


이 경우 VGA-DVI 어댑터를 사용하여 변환해야 합니다.


DVI-I 커넥터도 싱글 링크와 듀얼 링크라는 두 가지 유형으로 제공되므로, DVI-D처럼 높은 해상도와 빠른 화면 주사율을 지원할 수 있습니다.


요약하면, DVI-D는 디지털 영상 신호만을 전송하는 반면, DVI-I는 디지털과 아날로그 영상 신호를 모두 전송할 수 있는 연결 방식입니다.


각각의 커넥터는 디스플레이 기기 간의 연결에 따라 선택할 수 있으며, 전송 속도와 해상도, 호환성 등에 따라 요구 사항에 맞게 사용할 수 있습니다.

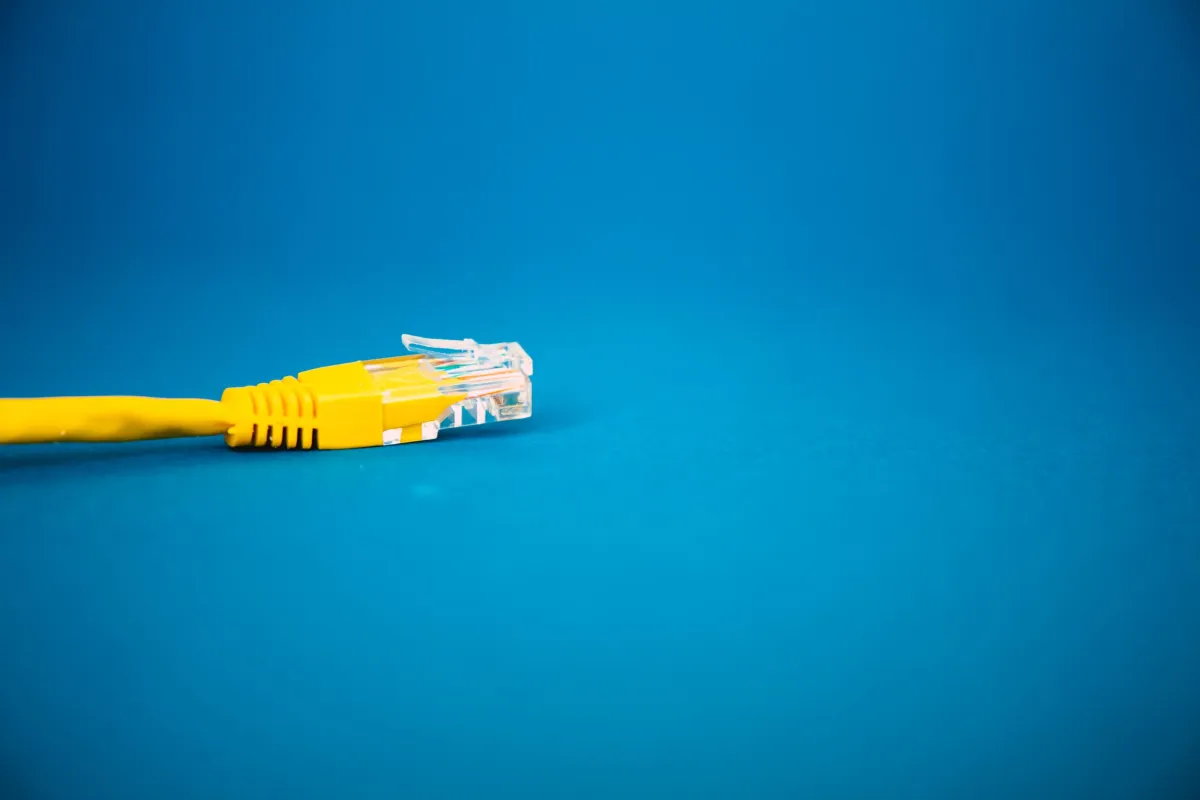

5. Ethernet 케이블


Ethernet 케이블은 네트워크 기기 간의 연결에 사용되는 케이블로, 데이터를 전송하고 인터넷을 사용하는 데 필수적입니다.


Ethernet 케이블에는 주로 RJ-45 커넥터가 사용되며, 케이블의 그레이드나 성능 등에따라 다양한 카테고리(Cat)가 있습니다. 주요 Ethernet 케이블 종류는 다음과 같습니다.


- Cat3


Cat3 케이블은 초기 텔레폰 및 네트워크 시스템에서 사용되었던 케이블로, 주로 음성 전화 및 10 Mbps 이더넷(10Base-T)에 사용되었습니다.


일부 오래된 시스템에서는 아직 사용하고 있습니다.


- Cat5


Cat5 케이블은 100 MHz의 대역폭을 지원하며, 최대 100 Mbps의 이더넷(100Base-TX)에 사용되었습니다.


하지만 이더넷 기술의 발전에 따라 현재 대부분 사용되지 않습니다.


- Cat5e


Cat5e(Enhanced) 케이블은 Cat5 케이블의 개선된 버전으로, 고급 데이터 전송 속도와 성능을 지원합니다.


Cat5e 케이블은 최대 100 MHz의 대역폭을 지원하지만, 1000 Mbps(1 Gbps)의 이더넷(1000Base-T)까지 전송할 수 있어 많은 홈 네트워크 및 기업 네트워크에서 사용됩니다.


- Cat6


Cat6 케이블은 성능이 더 높은 Ethernet 케이블로, 최대 250 MHz의 대역폭을 지원합니다.


Cat6 케이블은 1000 Mbps(Gigabit) 이더넷에 매우 적합하며, 최대 10 Gbps의 데이터 전송을 지원할 수 있지만, 케이블 길이가 55 미터를 초과하면 대역폭과 전송 속도가 감소됩니다.


- Cat6a


Cat6a(Augmented) 케이블은 Cat6 케이블의 개선된 버전으로, 최대 500 MHz의 대역폭을 지원하며 10 Gbps의 데이터 전송을 전체 길이(100 미터)동안 지원할 수 있습니다.


이 케이블은 더 나은 성능과 높은 전송 속도를 제공하기 때문에 데이터 센터와 고성능 네트워크 환경에서 사용됩니다.


- Cat7


Cat7 케이블은 최대 600 MHz의 대역폭과 10 Gbps의 데이터 전송 속도를 지원합니다.


이 케이블은 개별적으로 차폐된 쌍선이라는 새로운 구조를 갖추고 있어 높은 전송 속도에서도 외부 간섭에 대한 내성이 향상되었습니다.


하지만, 해당 케이블은 비교적 몇몇 상용 시장에서만 널리 사용되고 있습니다.


Ethernet 케이블은 데이터 전송 속도, 대역폭, 안정성 등에 따라 다양한 유형이 있습니다.


특정 네트워크 환경과 요구 사항에 따라 적절한 카테고리의 Ethernet 케이블을 선택하여 사용하는 것이 중요합니다.







6. RCA 케이블


RCA 케이블은 Radio Corporation of America에서 개발된 전통적인 아날로그 영상 및 음성 신호 전송에 사용되는 케이블입니다.


RCA 케이블은 아날로그 영상 및 음성 신호를 전송하므로 디지털 신호와 달리 약간의 품질 손실이 발생할 수 있습니다.


그럼에도 불구하고, 아날로그 장치 및 구성 요소 간 신호 전송을 위해 여전히 많이 사용되고 있습니다.


RCA 케이블은 주로 세 개의 컬러 코딩된 커넥터로 구성됩니다.


- 노란색 커넥터: 비디오 신호를 전송하는데 사용됩니다.

일반적으로 RCA 커넥터 중 가장 중요한 것으로 볼 수 있습니다.

이 커넥터로 복합 비디오 신호를 전송합니다.


- 흰색(또는 검은색) 커넥터: 왼쪽 스테레오 오디오 채널의 신호를 전송하는데 사용됩니다.

이 커넥터는 일반적으로 흰색으로 표시되며, 독립적인 왼쪽 오디오 채널을 전송합니다.


- 빨간색 커넥터: 오른쪽 스테레오 오디오 채널의 신호를 전송하는데 사용됩니다.

이 커넥터는 일반적으로 빨간색으로 표시되며, 독립적인 오른쪽 오디오 채널을 전송합니다.


이 케이블은 DVD 플레이어, VCR, 게임 콘솔, 오디오 기기 등과 같은 다양한 오디오-비디오 기기에 사용됩니다.


최신 기술의 HDMI 케이블 등에 비해 품질이 다소 떨어지지만, 아날로그 기기 간의 연결에는 여전히 활용 가능합니다.



7. S-video 케이블


S-Video(Separated Video) 케이블은 아날로그 비디오 신호를 휘도(Y)와 색차(C) 신호로 분리하여 전송하는 케이블입니다. 이 방식은 비디오 품질을 향상시키기 위해 두 신호를 분리하여 처리하며, 복합 비디오 케이블(RCA 케이블-노란색 커넥터)에 비해 손실이 줄어들게 됩니다.


S-Video 케이블은 주로 4핀 미니 DIN 커넥터를 사용하며, 컴퓨터 그래픽 카드, TV, DVD 플레이어, 캠코더 등 아날로그 비디오 신호를 교환하는 기기 간에 활용됩니다. S-Video 케이블은 디지털 신호에 비해 해상도와 색상 정확성이 제한되지만, 아날로그 기기 사용 시 적절한 영상 품질을 제공합니다.


S-Video 케이블은 오늘날 HDMI와 DisplayPort와 같은 디지털 전송 기술의 발전에 따라 사용 빈도가 감소하고 있지만, 아날로그 장비를 연결하고 사용해야 하는 경우에는 여전히 유용한 방법입니다.  현대화된 디지털 연결과 비교할 때 선명도와 해상도에서는 다소 열위를 감수해야 하지만 아날로그 기기를 사용할 때 적절한 선택이 될 수 있습니다.







8. 전원 케이블


전원 케이블은 전기 장치를 전원 공급 장치(콘센트, 배터리, 컴퓨터 자원 등)에 연결하여 작동시키기 위해 사용하는 케이블입니다.


전원 케이블은 전자 기기에 필수적인 부품으로, 여러가지 타입과 규격이 존재합니다.


IEC (International Electrotechnical Commission) 케이블


IEC 케이블은 아래와 같이 국제 전기 기술위원회(IEC)에 의해 표준화된 전원 케이블입니다. 현대 가전 제품과 전자 기기에서 다양한 종류의 IEC 케이블을 활용하고 있습니다.


- IEC 60320 C1/C2: 주로 라디오, 레코드 플레이어, 카세트 플레이어, 오디오 헤드폰 등에 사용됩니다.

- IEC 60320 C5/C6: 일명 "클로버 리프" 또는 "마이키 마우스" 케이블로 불리며, 노트북 전원 어댑터나 프로젝터 등에 사용됩니다.

- IEC 60320 C7/C8: 주로 라디오, 노트북 변압기, 미니 오디오 등에 사용되는 두 핀 파워 케이블입니다.

- IEC 60320 C13/C14: 공용 컴퓨터, 프린터, 전자 피아노 및 일부 다목적 전원 케이블 등에 사용됩니다.

- IEC 60320 C15/C16: 고온 환경에서 사용되는 전자 기기에 사용됩니다. 주로 전자 오븐, 전기 레인지 등에 적합합니다.

- IEC 60320 C19/C20: 고전력 서버, 네트워크 장비, PDU 및 고성능 컴퓨터에서 사용되는 파워 케이블입니다.


미국 전기 및 전자 기술위원회(NEMA, National Electrical Manufacturers Association) 케이블


NEMA 케이블은 미국 전기 및 전자 기술위원회에 의해 규격화된 표준 전원 케이블입니다. 여러 가지 표준 전원 케이블이 존재하며, 다양한 가정용 및 상업용 기기에 사용됩니다.


- NEMA 1-15P/R: 주로 저전력 가전 및 일부 미국 노트북의 전원 케이블에 사용됩니다.

- NEMA 5-15P/R: 대중적인 3 핀 표준 미국 전원 플러그 및 소켓으로 건식 장치에서 일반적으로 사용됩니다.

- NEMA 6-15P/R: 주로 고전압 주방 가전이나 중공업용 장비에 사용되는 250V 전원 플러그 및 소켓입니다.


주로 사용되는 전원 케이블


- USB (Universal Serial Bus) 전원 케이블: 스마트폰, 태블릿, 노트북 등 일상생활에서 많이 사용되는 기기들에 사용되는 전원 케이블입니다.

- DC (Direct Current) 전원 케이블: 보통 소형 가전 제품, 카메라, 라디오 등 직류 전원을 사용하는 전자기기에 사용됩니다.


전원 케이블은 종류에 따라 각기 다른 용도로 사용됩니다.


전자 기기 사용 시, 해당 기기에 적합한 전원 케이블을 사용하여 안전한 전원 공급 및 최적의 성능을 위해 주의를 기울여야 합니다.


9. XLR 케이블


XLR 케이블은 주로 전문 오디오, 비디오, 조명 장비에 사용되는 고품질 케이블입니다.


이 케이블은 일반적으로 균형있는 오디오 신호를 전송하는 데 사용되어, 전자 장비 간의 오디오 한계와 전자 잡음을 최소화합니다.


XLR 케이블은 마이크, 스피커, 믹서와 같은 전문 오디오 시스템에서 흔히 사용됩니다.


XLR 케이블은 특유의 외관과 다핀 커넥터로 인해 다른 케이블과 쉽게 구분할 수 있습니다. 일반적으로 아래와 같은 구성으로 되어 있습니다.


- 3핀 XLR: 가장 흔한 XLR 케이블로 전문 오디오 시스템에서 균형있는 아날로그 오디오 신호를 전송하는 데 사용됩니다.

- 4핀 XLR: 주로 직류 전원 공급 장치와 카메라 간 전원을 전송하는 데 사용됩니다.

- 5핀 XLR: 조명 및 DMX 제어 장치에 사용되는 DMX512 케이블로 적용됩니다.


XLR 케이블의 장점은 안정적인 연결, 전자 잡음의 감소, 내구성 및 높은 신호 전송 품질입니다.


이 케이블은 전문 오디오 및 비디오 환경에서 높은 수준의 성능과 신뢰성이 요구되는 경우에 자주 사용됩니다.






10. DisplayPort 케이블


DisplayPort 케이블은 디지털 영상과 오디오를 전달하는 고급 디스플레이 인터페이스입니다.

 VESA(Video Electronics Standards Association)에 의해 개발된 DisplayPort는 컴퓨터, 모니터, 텔레비전, 그래픽 카드 등의 디지털 디스플레이 장치 간의 연결에 사용됩니다.


DisplayPort 케이블은 화려한 화면, 빠른 주사율, 고화질 비디오 및 오디오 출력을 제공하는 데 용이합니다.


이 케이블은 홈 오피스, 게임 시스템, 프로젝터, 비즈니스 프레젠테이션, 만화 등 여러 응용 프로그램에서 사용됩니다.


DisplayPort 케이블의 주요 특징은 다음과 같습니다:


- 고화질 지원: DisplayPort 케이블은 4K, 5K, 8K 등과 같은 고해상도 및 밝은 화면 주사율을 지원합니다.

- 오디오 및 비디오 동시 전송: 하나의 케이블로 고품질의 디지털 비디오 및 오디오 신호를 전송할 수 있습니다.

- 다중 모니터 지원: MST(Multi-Stream Transport) 기능을 사용하여 디스플레이 포트 허브나 데이지 체인 연결 지원으로 여러 개의 모니터나 디스플레이에 신호를 전달할 수 있습니다.

- 적응형 동기화: 게이머들에게 인기 있는 이 특성은 프레임 전송 속도를 향상시켜 지연을 줄입니다.


DisplayPort는 또한 다른 인터페이스와의 호환성 또한 가지고 있으며, 어댑터를 통해 HDMI, DVI, VGA 등 다른 기술과 연결할 수 있습니다.
