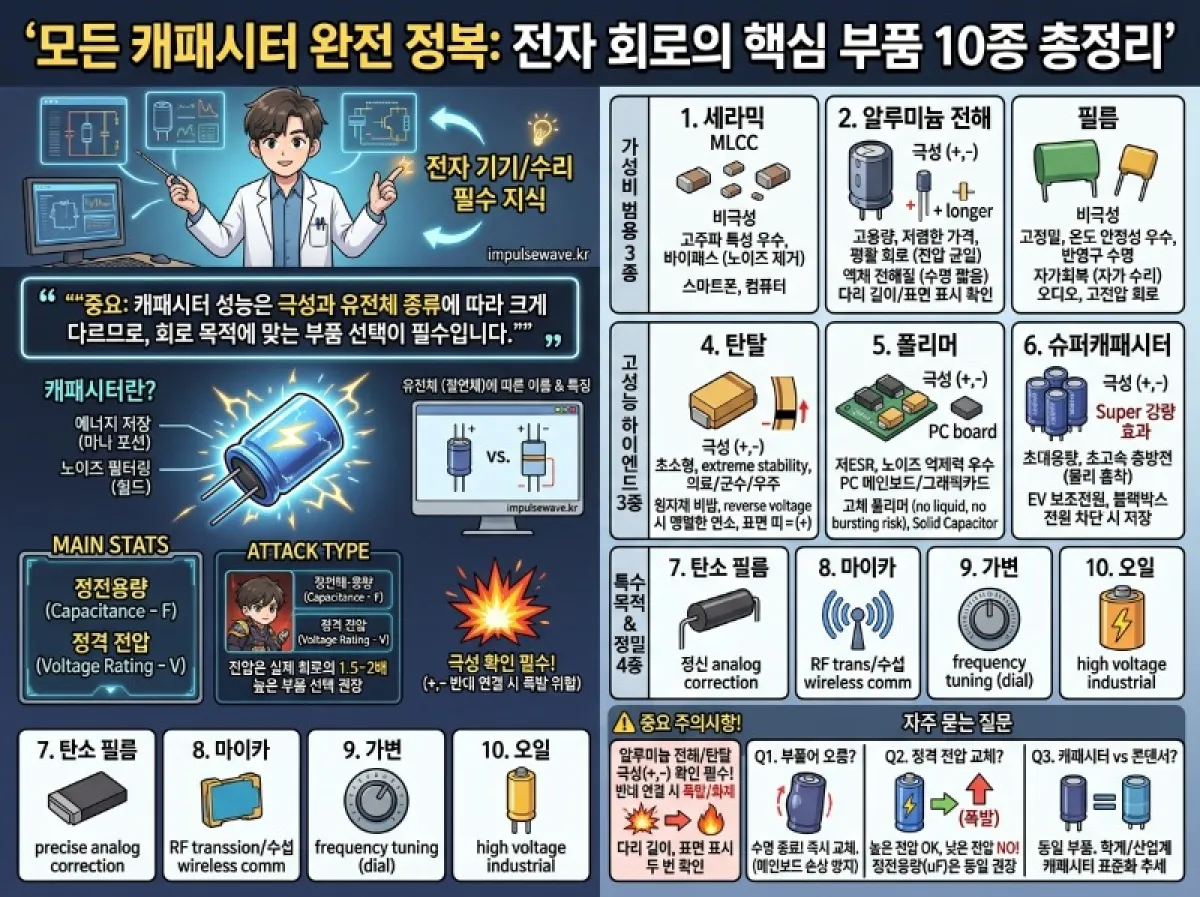

캐패시터 10종류(세라믹 캐패시터, 알루미늄 전해 캐패시터, 탄소 필름 캐패시터) 완벽 정리
전자회로를 설계하거나 고장 난 기기를 수리할 때 가장 많이 마주치는 부품이 바로 캐패시터(콘덴서)예요. 하지만 종류가 너무 많아 어떤 것을 선택해야 할지 막막했던 경험, 다들 한 번쯤 있으실 텐데요. 용도에 맞지 않는 부품을 잘못 사용하면 회로가 망가지거나 심지어 폭발하는 아찔한 위험까지 발생할 수 있어요. 오늘은 여러분의 안전하고 완벽한 회로 구성을 위해 캐패시터 10종류(세라믹 캐패시터, 알루미늄 전해 캐패시터, 탄소 필름 캐패시터 등)의 특징과 활용법을 아주 쉽고 자세하게 정리해 드릴게요.
목차 (클릭 시 바로가기)
1. 캐패시터의 기본 개념과 핵심 스탯 이해하기
전자회로라는 거대한 시스템 안에서 캐패시터는 에너지를 임시로 저장하고 방출하는 '마나 물약'이자, 불필요한 노이즈를 걸러내는 '방패' 역할을 해요. 기본적으로 두 개의 금속판 사이에 전기가 통하지 않는 절연체(유전체)를 넣어 만드는데요. 이 유전체의 재질이 무엇이냐에 따라 캐패시터의 이름과 특성이 완전히 달라지게 된답니다.
게임을 할 때 캐릭터의 주스탯과 공격 타입을 확인하는 것이 필수이듯, 캐패시터를 선택할 때도 반드시 확인해야 할 핵심 스탯이 있어요. 바로 정전용량(Capacitance)과 정격전압(Voltage)이에요. 정전용량은 얼마나 많은 전기를 저장할 수 있는지를 나타내며 단위는 패럿(F)을 사용해요. 정격전압은 캐패시터가 파괴되지 않고 견딜 수 있는 최대 전압을 의미하죠.
만약 회로에 흐르는 전압이 부품의 정격전압을 초과하게 되면, 내부 절연이 파괴되면서 부품이 타버릴 수 있어요. 따라서 실제 회로 전압보다 최소 1.5배에서 2배 정도 여유 있는 정격전압을 가진 부품을 선택하는 것이 현명한 설계 방식이랍니다.
또한, 물리 공격과 마법 공격을 헷갈리면 안 되는 것처럼 극성(Polarity)의 유무를 정확히 파악해야 해요. 극성이 있는 캐패시터는 플러스(+)와 마이너스(-) 방향을 거꾸로 연결하면 가스가 발생하거나 터질 수 있는 치명적인 위험이 있거든요. 초보자분들은 회로도를 꼼꼼히 살피고 극성 방향을 두 번, 세 번 확인하는 습관을 들이는 것이 무척 중요해요.
2. 가성비 최고 범용 캐패시터 3종 (세라믹, 전해, 필름)
가장 대중적으로 사용되며, 이른바 '무자본 가성비 세팅'에 최적화된 범용 캐패시터 세 가지를 먼저 소개해 드릴게요. 주변의 전자기기를 뜯어보면 열에 아홉은 이 세 가지 중 하나일 정도로 활용도가 매우 높아요.
첫 번째는 세라믹 캐패시터(Ceramic Capacitor)예요. 흙을 구워 만든 도자기처럼 세라믹 재질을 유전체로 사용하는데요. 크기가 좁쌀만큼 작고 가격이 저렴해서 대량으로 사용하기에 아주 좋아요. 특히 고주파 특성이 뛰어나서 회로의 불필요한 노이즈를 제거하는 바이패스(Bypass) 용도로 찰떡궁합이랍니다.
세라믹 캐패시터는 극성이 없어서 방향에 상관없이 꽂을 수 있다는 것도 큰 장점이에요. 최근에는 이 세라믹을 수백 층으로 얇게 쌓아 올린 적층 세라믹 캐패시터(MLCC)가 스마트폰이나 컴퓨터 등 첨단 기기에 필수적으로 들어가며 엄청난 수요를 자랑하고 있어요.
두 번째는 알루미늄 전해 캐패시터(Aluminum Electrolytic Capacitor)예요. 원통형 캔 모양으로 생겼으며, 저렴한 가격에 매우 큰 정전용량을 얻을 수 있어서 전원부의 평활 회로(울퉁불퉁한 전압을 고르게 펴주는 역할)에 주로 쓰여요.
하지만 내부에 액체 상태의 전해질이 들어있어, 열을 받거나 시간이 오래 지나면 액체가 마르면서 수명이 다하는 치명적인 단점이 있어요. 또한 극성이 뚜렷하게 존재하므로, 다리가 긴 쪽을 플러스(+), 짧은 쪽을 마이너스(-)에 정확히 연결해야 폭발 사고를 막을 수 있답니다.
세 번째는 필름 캐패시터(Film Capacitor)예요. 폴리에스테르나 폴리프로필렌 같은 플라스틱 필름을 유전체로 사용하여 온도 변화에 강하고 정밀도가 매우 높아요. 전해 캐패시터와 달리 내부에 액체가 없어서 수명이 사실상 반영구적이라는 엄청난 메리트가 있죠.
특히 내부에 미세한 손상이 발생해도 스스로 복구하는 '셀프 힐링(Self-Healing)' 특성을 가지고 있어서 안정성이 타의 추종을 불허해요. 오디오 앰프나 고전압 전력 회로에서 맑고 깨끗한 신호를 전달할 때 주로 활약하는 든든한 부품이에요.
3. 고성능 하이엔드 캐패시터 3종 (탄탈륨, 폴리머, 슈퍼)
이제 조금 더 예산이 넉넉한 '고자본 하이엔드 세팅'에 어울리는 고성능 캐패시터들을 살펴볼까요? 이들은 가격이 비싼 대신, 일반 범용 부품으로는 낼 수 없는 압도적인 성능과 극강의 안정성을 자랑해요.
네 번째 주인공은 탄탈륨 캐패시터(Tantalum Capacitor)예요. 희귀 금속인 탄탈륨 가루를 뭉쳐서 만들기 때문에 알루미늄 전해 캐패시터보다 부피가 훨씬 작으면서도 뛰어난 성능을 발휘해요. 온도 변화에 따른 정전용량의 변화가 거의 없고 수명도 길어서 정밀한 의료기기나 군사 장비, 항공우주 분야에 자주 쓰인답니다.
하지만 원재료가 비싸다 보니 부품 단가가 높고, 역전압이 걸리거나 과전압이 인가되면 불꽃을 튀며 맹렬하게 타버릴 수 있으니 극성 확인에 각별한 주의가 필요해요. 표면에 줄무늬가 있는 쪽이 플러스(+) 극이라는 점을 꼭 기억해 두세요.
다섯 번째는 폴리머 캐패시터(Polymer Capacitor)예요. 기존 전해 캐패시터의 액체 전해질 대신 전기가 통하는 고체 고분자(폴리머) 물질을 채워 넣은 혁신적인 부품이에요. 액체가 없으니 열을 받아도 부풀어 오르거나 터질 위험이 원천적으로 차단되죠.
특히 ESR(등가 직렬 저항)이 매우 낮아서 발열이 적고 고주파 대역의 노이즈를 기가 막히게 잡아내요. 고사양 컴퓨터 메인보드나 그래픽카드에 '솔리드 캐패시터'라는 이름으로 도배되어 있으며, 시스템의 오버클럭 안정성을 극대화해 주는 일등 공신이랍니다.
여섯 번째는 이름부터 강력한 포스를 풍기는 슈퍼 캐패시터(Super Capacitor)예요. 일반적인 캐패시터와는 비교조차 할 수 없을 정도로 어마어마한 양의 전기를 저장할 수 있어서, 학계에서는 이를 '초고용량 커패시터'라고 부르기도 해요.
화학 반응을 통해 전기를 저장하는 일반 배터리와 달리, 물리적인 흡착 원리를 사용하기 때문에 충전과 방전 속도가 번개처럼 빠르다는 것이 가장 큰 무기예요. 최근에는 전기자동차(EV)가 급가속을 할 때 순간적으로 막대한 에너지를 밀어주거나, 블랙박스의 전원이 끊겼을 때 마지막 영상을 안전하게 저장할 수 있도록 돕는 백업 전원으로 맹활약하고 있어요.
4. 특수 목적 및 정밀 캐패시터 4종 (탄소 필름, 마이카, 가변, 오일)
이번에는 일상에서 흔히 보기는 어렵지만, 특정한 목적을 위해 반드시 필요한 스페셜리스트 4종을 소개해 드릴게요. 이들은 각자의 전문 분야에서 대체 불가능한 고유의 역할을 묵묵히 수행하고 있어요.
일곱 번째는 탄소 필름 캐패시터(Carbon Film Capacitor)예요. 사실 전자공학을 전공하신 분들이라면 '탄소 피막 저항'은 익숙해도 탄소 필름 캐패시터는 다소 생소하게 느껴지실 수 있는데요. 이는 특수한 목적을 위해 얇은 탄소 피막을 유전체나 전극의 일부로 활용하여 제작된 특수 부품을 의미해요.
용량 자체는 매우 작지만, 외부 환경의 온도나 습도 변화에도 오차가 거의 발생하지 않는 놀라운 정밀도를 자랑한답니다. 주로 미세한 아날로그 신호를 다루는 정밀 보정 회로나, 특수한 주파수를 튜닝해야 하는 고가의 계측 장비에서 안정적인 성능을 발휘하기 위해 선택되는 매니아틱한 부품이에요.
여덟 번째는 마이카 캐패시터(Mica Capacitor)예요. 천연 광물인 운모(Mica)를 얇게 쪼개어 유전체로 사용하는데요. 고주파 특성이 그야말로 예술적인 수준이라서 무선 통신 기기나 RF(고주파) 송수신 회로에서 절대적인 지지를 받고 있어요. 온도 변화에도 끄떡없는 굳건한 안정성을 보여주지만, 크기가 크고 가격이 비싸다는 진입 장벽이 존재해요.
아홉 번째는 가변 캐패시터(Variable Capacitor)예요. 이름 그대로 사용자가 직접 정전용량을 조절할 수 있는 신기한 부품이에요. 옛날 아날로그 라디오의 주파수를 맞출 때 드르륵거리며 다이얼을 돌리던 것을 기억하시나요? 바로 그 다이얼 축에 이 가변 캐패시터가 연결되어 있어서, 금속판이 겹치는 면적을 변화시키며 원하는 방송국의 주파수를 정확히 잡아내는 원리랍니다.
마지막 열 번째는 오일 캐패시터(Oil Capacitor)예요. 금속 케이스 안에 절연유(기름)를 가득 채워 만든 이 부품은 수천 볼트가 넘는 엄청난 고전압을 견딜 수 있도록 튼튼하게 설계되었어요. 주로 산업용 전력 설비나 대형 모터 기동용으로 묵묵히 일하고 있으며, 특유의 부드럽고 따뜻한 음색 덕분에 빈티지 진공관 오디오 매니아들 사이에서도 고가에 거래되는 인기 아이템이기도 해요.
5. 최신 산업 메타와 캐패시터 선택 가이드
지금까지 캐패시터 10종류(세라믹 캐패시터, 알루미늄 전해 캐패시터, 탄소 필름 캐패시터 등)의 특징을 모두 깊이 있게 살펴보았는데요. 그렇다면 현재 글로벌 전자 산업의 최신 트렌드, 즉 '메타'는 어떻게 흘러가고 있을까요?
현재 시장을 완벽하게 지배하고 있는 1티어 핵심 부품은 단연 적층 세라믹 캐패시터(MLCC)예요. 스마트폰, 웨어러블 기기, 그리고 전기자동차(EV) 시장이 폭발적으로 성장하면서, 쌀알보다 작은 크기에 엄청난 성능을 담아낸 MLCC의 수요가 하늘을 찌르고 있어요.
특히 최신 전기차 한 대에는 무려 1만 개에서 1만 5천 개 이상의 MLCC가 들어가기 때문에, 삼성전기나 무라타 같은 글로벌 기업들은 800V 이상의 고전압과 극한의 온도를 견디는 전장용 하이엔드 MLCC 개발에 사활을 걸고 있답니다.
여러분이 직접 회로를 구성하거나 부품을 교체할 때는 아래의 요약표를 참고하여 목적에 맞는 최적의 부품을 선택해 보세요.
⚠️ 초보자를 위한 치명적 주의사항 (극성 확인)
알루미늄 전해 캐패시터와 탄탈륨 캐패시터는 반드시 극성(+,-)을 맞춰서 연결해야 해요. 만약 반대로 연결할 경우, 내부 압력이 급격히 상승하여 펑 하는 굉음과 함께 부품이 폭발하거나 화재가 발생할 수 있어요. 회로에 전원을 넣기 전, 다리 길이와 겉면의 띠 표시를 통해 극성을 최소 두 번 이상 점검하는 것을 강력히 권장해요.
6. 자주 묻는 질문 (FAQ)
마지막으로 현업에서, 혹은 취미로 전자 공작을 하시는 분들이 가장 많이 궁금해하시는 핵심 질문들을 모아 명쾌하게 답변해 드릴게요.
Q1. 캐패시터 윗부분이 살짝 부풀어 올랐는데 계속 써도 되나요?
절대 안 돼요! 알루미늄 전해 캐패시터의 윗부분(방폭선)이 볼록하게 부풀어 올랐거나 누런 전해액이 흘러나왔다면 수명이 완전히 끝났다는 명백한 신호예요. 그대로 방치하면 메인보드 등 주변의 비싼 핵심 부품까지 동반 사망할 수 있으니, 발견 즉시 전원을 차단하고 동일한 용량과 전압의 새 부품으로 교체해 주셔야 해요.
Q2. 수리할 때 정격전압이 다른 부품으로 교체해도 괜찮을까요?
원래 있던 부품보다 정격전압이 더 높은 것으로 교체하는 것은 전혀 문제가 없어요. 예를 들어 16V 부품 자리에 25V 부품을 꽂는 것은 오히려 내구성을 높여주는 좋은 선택이 될 수 있죠. 하지만 반대로 전압이 낮은 부품을 꽂으면 과전압을 견디지 못하고 터져버리니 절대 금물이에요. 단, 정전용량(uF)은 회로의 타이밍이나 주파수 특성에 직접적인 영향을 미치므로 가급적 원래 수치와 똑같은 것을 사용하는 것이 원칙이랍니다.
Q3. 캐패시터와 콘덴서는 서로 다른 부품인가요?
완전히 똑같은 부품을 가리키는 말이에요. 영어권 국가에서는 주로 '캐패시터(Capacitor)'라고 부르고, 일본이나 한국에서는 과거부터 전기를 응축한다는 의미의 '콘덴서(Condenser)'라는 명칭을 혼용해서 사용해 왔어요. 최근에는 학계와 산업계 모두 국제 표준 용어인 캐패시터로 통일되어 가는 추세이니 참고해 두시면 유용할 거예요.
