전자제품을 개발하거나 관련 업계에 종사하신다면 반드시 마주치게 되는 개념이 바로 전자파 인증 규격입니다. 하지만 용어가 비슷해서 헷갈리기 쉽고, 인증 단계에서 설계 결함으로 인한 막대한 비용 손실을 겪는 경우가 현업에서는 정말 많아요. 오늘은 복잡한 수식 없이 누구나 이해할 수 있도록 emc emi ems 전자파 핵심 정리를 완벽하게 해드릴 테니 끝까지 집중해 주시길 바라요.
목차 (바로가기)
1. EMC EMI EMS 전자파 핵심 정리, 왜 중요할까요?
우리가 사용하는 모든 전자기기는 필연적으로 보이지 않는 파동을 만들어내고 또 그 영향을 받으며 작동하게 됩니다.
스마트폰, 컴퓨터, 심지어 냉장고까지 전기가 흐르는 곳이라면 어디든 보이지 않는 노이즈가 발생하기 마련이며, 이는 주변 환경에 큰 영향을 미치게 되어요.
특히 최근에는 기기들이 소형화되고 통신 속도가 빨라지면서 상호 간섭의 위험성이 과거보다 훨씬 더 높아진 상황입니다.
만약 이러한 노이즈를 통제하지 못한다면, 비행기의 항법 장치가 오작동하거나 병원의 생명 유지 장치가 멈추는 등 치명적인 사고로 직결될 수 있습니다.
따라서 전 세계 모든 국가는 자국민의 안전과 국가 통신망 보호를 위해 엄격한 규격 인증 제도를 법으로 강력하게 강제하고 있어요.
국제전기기술위원회(IEC) 산하의 국제무선장해특별위원회(CISPR) 같은 기관들이 지속적으로 표준을 업데이트하는 이유도 바로 이 때문이랍니다.
결국 제품을 성공적으로 시장에 출시하려면 이 세 가지 개념을 명확히 이해하고 설계 초기 단계부터 선제적인 대책을 마련하는 것이 필수적입니다.
이것이 바로 오늘 다루는 emc emi ems 전자파 핵심 정리가 모든 하드웨어 실무자들에게 가장 중요한 기초 지식으로 꼽히는 이유예요.

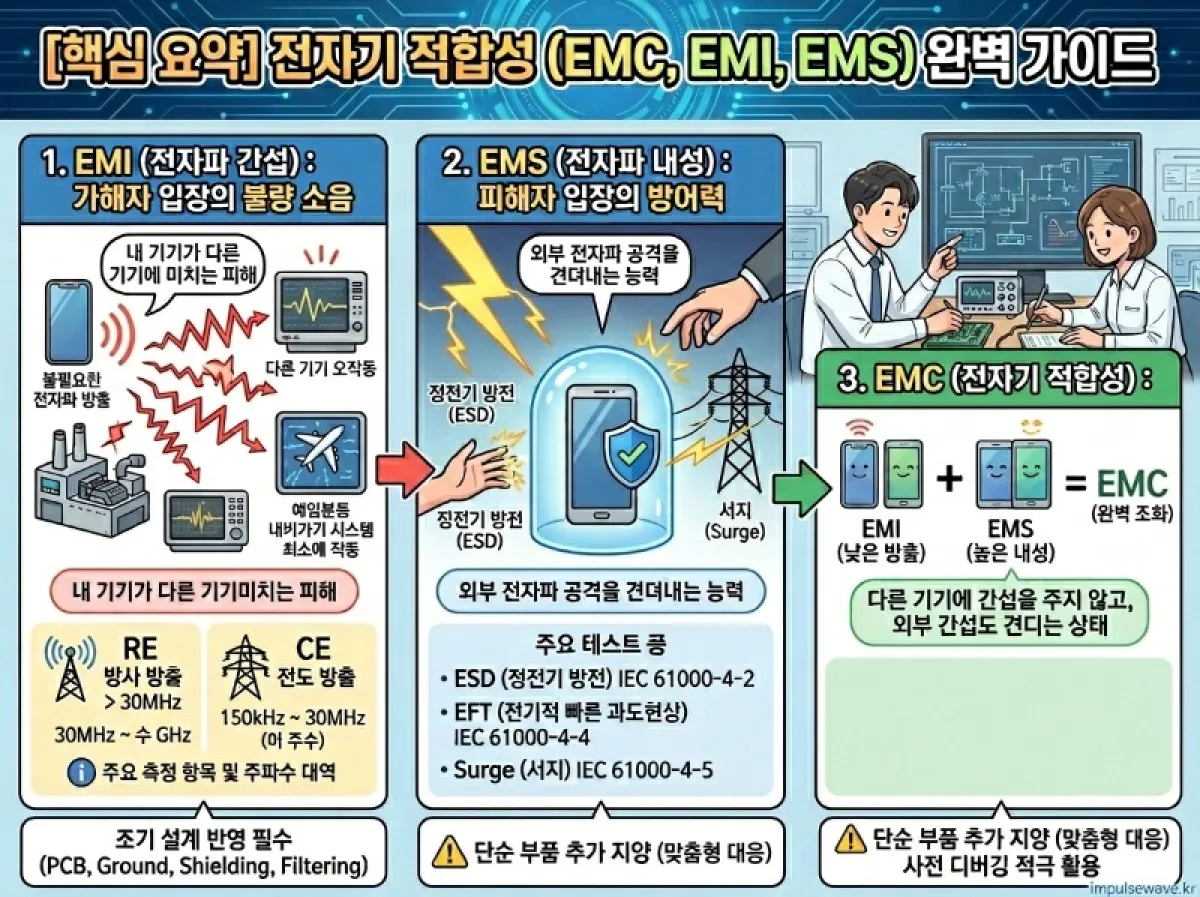

2. EMI (전자파 장해) : 내 기기가 남에게 주는 피해
가장 먼저 깊게 살펴볼 개념은 EMI(Electromagnetic Interference)이며, 우리말로는 '전자파 장해' 또는 '전자파 간섭'이라고 부릅니다.
쉽게 비유하자면, 조용한 도서관에서 큰 소리로 음악을 틀어 주변 사람들에게 피해를 주는 행동과 완전히 같은 원리라고 생각하시면 이해하기 쉬워요.
내 기기 내부의 스위칭 회로나 클럭 신호에서 발생한 불필요한 에너지가 외부로 새어나가 문제를 일으키는 현상을 총칭합니다.
이러한 방출 형태는 에너지가 전달되는 매질에 따라 크게 두 가지로 명확하게 나뉘게 되는데요.
공기 중으로 안테나처럼 방사되어 퍼져나가는 방사성 방출(Radiated Emission, RE)과 전원선이나 통신 케이블을 타고 직접 흘러가는 전도성 방출(Conducted Emission, CE)이 바로 그것입니다.
통상적으로 30MHz를 기준으로 그 이하의 저주파 대역에서는 전도성 방출을, 그 이상의 고주파 대역에서는 방사성 방출을 집중적으로 측정하고 규제하고 있어요.
현업에서는 이 방출 수치를 법적 기준치 이하로 억제하기 위해 금속 재질의 차폐 쉴드캔을 씌우거나 EMI 필터를 추가하는 등 다양한 하드웨어적 기법을 동원하게 됩니다.
하지만 부품을 추가하면 원가가 상승하므로, 훌륭한 엔지니어라면 회로 설계 단계부터 노이즈 발생원 자체를 최소화하는 최적의 PCB 패턴 설계 능력을 반드시 갖추어야 해요.
3. EMS (전자파 내성) : 외부 공격으로부터 버티는 힘
다음으로 알아볼 EMS(Electromagnetic Susceptibility)는 '전자파 내성' 또는 '전자파 감수성'이라고 번역되는 아주 중요한 개념입니다.
앞서 설명한 EMI가 남에게 피해를 주는 가해자의 입장이라면, EMS는 반대로 외부의 가혹한 전기적 환경 속에서도 꿋꿋하게 버티는 맷집을 뜻해요.
아무리 기능이 뛰어난 제품이라도 주변 환경 변화에 쉽게 고장 난다면 결코 좋은 제품이라고 할 수 없겠죠.
건조한 겨울철에 문손잡이를 잡을 때 발생하는 정전기 방전(ESD)이나, 벼락이 칠 때 전원선을 타고 들어오는 강력한 서지(Surge) 현상이 대표적인 외부 공격 사례입니다.
이러한 순간적인 고전압 충격이 가해졌을 때 기기가 갑자기 재부팅되거나 내부 IC 회로가 타버린다면 심각한 품질 불량 및 소비자 클레임으로 이어질 수밖에 없어요.
특히 의료기기나 자동차 전장 부품의 경우 이러한 내성 부족은 곧바로 인명 사고로 직결될 수 있어 더욱 철저하게 관리됩니다.
그래서 공인 인증 기관에서는 IEC 61000-4 시리즈 규격에 따라 인위적으로 강력한 전기적 충격을 가한 뒤, 기기가 오작동 없이 정상적으로 기능을 유지하는지 매우 엄격하게 테스트합니다.
이 가혹한 테스트를 무사히 통과하기 위해서는 바리스터(Varistor)나 TVS 다이오드 같은 보호 소자를 입력단에 적절히 배치하여 과도 에너지를 안전하게 그라운드로 우회시키는 설계 기술이 필수적이에요.
4. EMC (전자파 적합성) : 완벽한 조화를 이루는 상태
이제 가장 상위 개념이자 궁극적인 목표인 EMC(Electromagnetic Compatibility)에 대해 정리해 볼 차례인데, 우리말로는 '전자파 적합성' 또는 '전자파 양립성'이라고 부릅니다.
간단히 공식으로 표현하자면 EMC = EMI (낮은 방출) + EMS (높은 내성)의 결합이라고 이해하시면 아주 정확하고 명쾌해요.
이 두 가지 조건을 동시에 만족해야만 비로소 진정한 의미의 전자파 적합성을 달성했다고 평가받을 수 있습니다.
즉, 내 기기가 다른 기기에게 피해를 주지도 않고(EMI 기준 만족), 외부의 강력한 간섭으로부터 피해를 받지도 않는(EMS 기준 만족) 완벽하게 평화로운 공존 상태를 의미합니다.
현대 사회처럼 수많은 무선 통신 기기와 전자기기가 좁은 공간에 밀집해 있는 환경에서는 이러한 양립성이 확보되지 않으면 엄청난 사회적 혼란이 발생할 수밖에 없어요.
따라서 각국의 전파 인증 마크(한국의 KC, 유럽의 CE, 미국의 FCC 등)를 획득했다는 것은 곧 해당 기기가 국가가 정한 EMC 기준을 완벽히 충족했다는 것을 공식적으로 증명하는 셈입니다.
결과적으로 emc emi ems 전자파 핵심 정리의 최종 목표는 바로 이 완벽한 조화 상태를 달성하여 소비자에게 안전한 제품을 제공하는 것이라고 할 수 있답니다.
5. 현업에서 자주 겪는 인증 실패 사례와 해결 노하우
이론을 완벽하게 숙지했더라도 실제 개발 현장에서는 예상치 못한 다양한 변수들로 인해 인증 시험에서 허무하게 탈락하는 뼈아픈 경험을 자주 겪게 됩니다.
가장 흔하고 치명적인 실수 중 하나는 제품 개발이 거의 끝난 막바지 단계에서야 부랴부랴 챔버실을 찾아 테스트를 진행하는 경우예요.
이때 근본적인 문제가 발견되면 PCB 기판을 처음부터 다시 설계해야 하므로 막대한 시간 지연과 개발 비용 초과라는 최악의 상황에 직면하게 됩니다.
따라서 설계 초기 단계부터 그라운드(Ground) 면적을 최대한 넓게 확보하고, 고속으로 스위칭하는 신호선 주변에 가드 트레이스(Guard Trace)를 꼼꼼하게 배치하는 습관을 들여야 해요.
또한, 외부로 연결되는 케이블을 통해 유입되거나 방사되는 노이즈가 생각보다 매우 크기 때문에, 페라이트 코어(Ferrite Core)를 케이블 양단에 적절히 활용하는 것도 실무에서 아주 유용하게 쓰이는 훌륭한 팁입니다.
무엇보다 정식 인증을 받기 전에 오실로스코프의 FFT 기능이나 근접 자계 프로브(Near-field probe) 같은 사전 디버깅 장비를 적극적으로 활용해야 합니다.
개발 중간중간 틈틈이 노이즈 수준을 점검하고 취약점을 보완하는 것이 가장 확실하고 경제적인 리스크 관리 방법이라고 현업 전문가로서 강력하게 강조하고 싶어요.
▶ 함께 읽으면 더 유익한 정보
[기술기초] 노이즈필터 완벽 정리: 정의, 원리 및 전자파(EMI) 차단 효과 분석[실전선택] 상황별 노이즈필터 종류와 최적의 선택법: 전도 및 방사 노이즈 해결 가이드[부품기초] 회로의 필수 부품! 캐패시터 10종류(세라믹, 알루미늄 전해 등) 완벽 가이드
⚠️ 전문가의 특별 주의사항
전자파 대책을 세울 때 무작정 비싼 필터 소자만 덕지덕지 추가하는 것은 결코 근본적인 해결책이 될 수 없습니다. 오히려 회로의 임피던스 매칭이 틀어져 전혀 예상치 못한 새로운 주파수 대역에서 노이즈가 증폭되는 역효과가 발생할 수 있어요. 반드시 노이즈의 근원지(Source)와 전달 경로(Path)를 정확히 분석한 후, 그에 맞는 타겟 대책을 논리적으로 적용해야만 시간과 비용을 절약할 수 있습니다.
결론 및 요약
지금까지 다소 복잡하고 어렵게만 느껴졌던 emc emi ems 전자파 핵심 정리에 대해 아주 상세하게, 그리고 실무적인 관점에서 이해하기 쉽게 풀어보았습니다.
결국 이 모든 인증 과정과 규제들은 우리가 매일 사용하는 수많은 전자기기들이 서로 평화롭게 공존하며 안전하고 쾌적한 디지털 환경을 구축하기 위한 필수적인 약속이라고 할 수 있어요.
제품 기획자나 하드웨어 엔지니어라면 오늘 정리해 드린 명확한 개념을 바탕으로, 인증 실패로 인한 불필요한 비용 낭비와 출시 지연을 사전에 완벽하게 차단하시길 바랍니다.
기본기가 탄탄할수록 실무에서 마주하는 어떠한 난해한 노이즈 문제도 논리적이고 체계적으로 해결해 나갈 수 있는 강력한 무기가 될 거예요.
자주 묻는 질문 (FAQ)
Q1. 해외 수출 시 국가별로 인증 규격이 모두 다른가요?
네, 맞습니다. 기본적으로 국제전기기술위원회(IEC)의 글로벌 표준을 뼈대로 삼고 있지만, 한국(KC), 미국(FCC), 유럽(CE) 등 각 국가마다 자국의 전파 환경에 맞춰 요구하는 세부 한계치나 필수 시험 항목에 약간의 차이가 존재합니다. 따라서 타겟으로 하는 수출 시장에 맞는 규격을 프로젝트 초기 단계부터 미리 확인하는 것이 매우 중요해요.
Q2. 하드웨어 변경 없이 소프트웨어 코딩만으로도 전자파 노이즈를 줄일 수 있나요?
놀랍게도 가능합니다. 메인 클럭 주파수를 미세하게 가변시켜 에너지를 분산시키는 Spread Spectrum 기법을 적용하거나, GPIO 핀의 Slew Rate를 소프트웨어 레지스터 설정으로 제어하여 급격한 신호 변화를 부드럽게 만들면 고주파 대역의 방사 노이즈를 상당히 효과적으로 줄일 수 있습니다.
Q3. 인증 시험을 통과하지 못하면 제품을 아예 판매할 수 없나요?
네, 법적으로 판매 및 유통이 엄격히 금지됩니다. 만약 미인증 제품을 시중에 유통할 경우 전파법 위반으로 강력한 형사 처벌을 받거나 막대한 벌금이 부과될 수 있으며, 전량 리콜 조치가 내려질 수 있습니다. 따라서 반드시 정식 공인 인증 기관을 통해 적합성 평가를 완료하고 인증 마크를 부착해야만 합니다.
