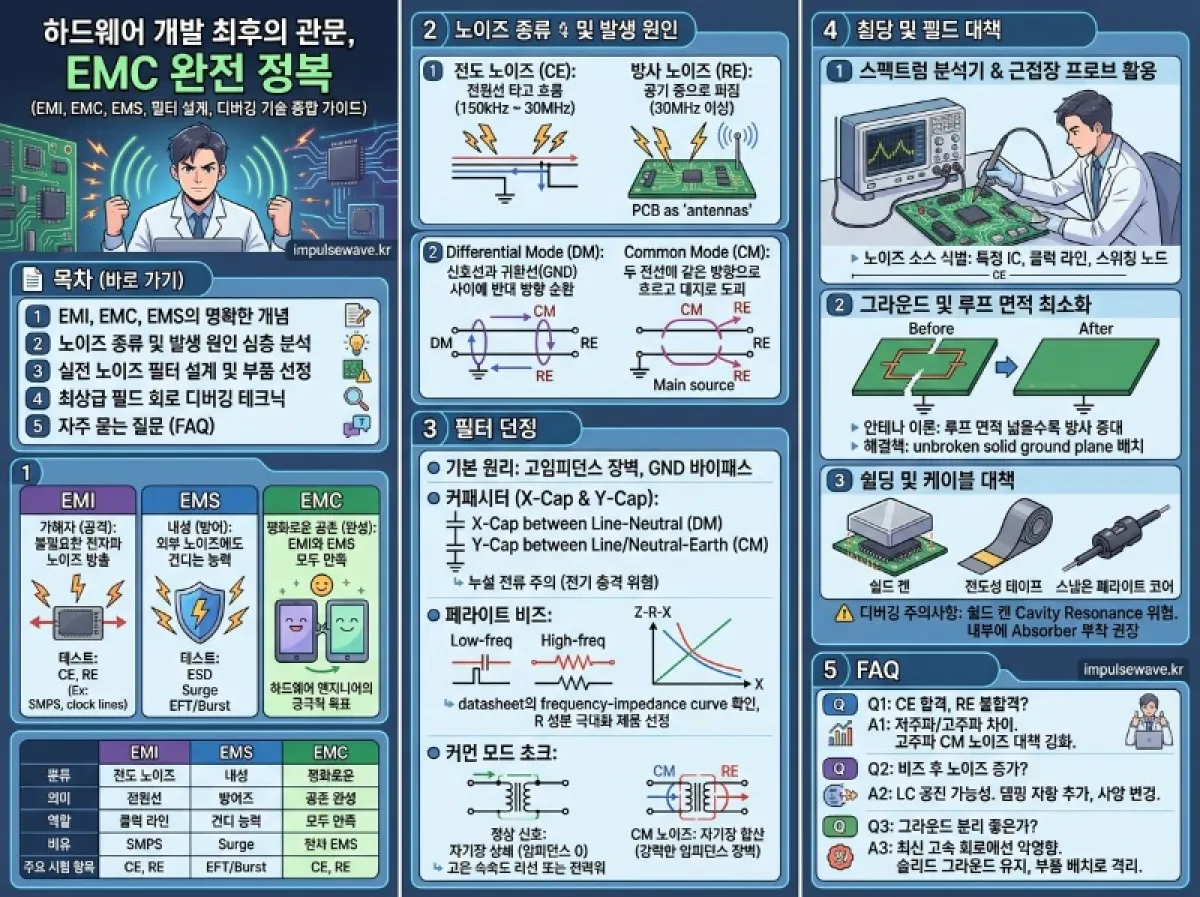

EMI 대책 - EMI · EMC · EMS란? 노이즈 필터와 회로 디버깅 기술
하드웨어 개발의 마지막 관문인 전자파 인증 시험소에서 좌절을 겪어보신 적이 있으신가요? 수차례의 PCB 재설계와 막대한 인증 실패 비용은 전체 프로젝트 일정에 치명적인 타격을 주게 됩니다. 오늘은 현업 엔지니어들을 위해 EMI, EMC, EMS의 정확한 개념부터 실전 노이즈 필터 설계 및 회로 디버깅 기술까지 완벽하게 정리해 드릴게요.
목차
1. EMI, EMC, EMS의 명확한 개념 정리
전자 기기를 설계할 때 가장 까다로운 부분 중 하나가 바로 눈에 보이지 않는 노이즈와의 싸움이에요.
아무리 회로가 완벽하게 동작하더라도, 국제적인 전자파 규격을 통과하지 못하면 제품을 시장에 판매할 수 없기 때문이죠.
이러한 규격을 이해하기 위해서는 먼저 세 가지 핵심 용어의 차이를 명확히 알아야 해요.
EMI (Electromagnetic Interference) : 전자파 간섭
EMI는 내 기기가 외부로 뿜어내는 불필요한 전자파 노이즈를 의미해요.
쉽게 말해 내 제품이 다른 기기의 동작을 방해하는 '가해자' 역할을 하는 것이죠. 스위칭 파워 서플라이(SMPS)나 고속 디지털 클럭 라인에서 주로 발생하게 됩니다.
EMS (Electromagnetic Susceptibility) : 전자파 내성
반대로 EMS는 외부에서 들어오는 강력한 전자파 노이즈에 대해 내 기기가 정상적으로 버티는 능력을 말해요.
정전기 방전(ESD)이나 낙뢰(Surge) 같은 외부 충격이 가해졌을 때, 기기가 오작동하거나 파괴되지 않는 '방어력'이라고 이해하시면 쉽습니다.
EMC (Electromagnetic Compatibility) : 전자파 적합성
EMC는 앞서 말씀드린 EMI(방출 억제)와 EMS(내성 확보)를 모두 만족하는 이상적인 상태를 의미해요.
남에게 피해를 주지도 않고, 남의 공격에도 끄떡없는 전자파적 평화 공존 상태를 달성하는 것이 모든 하드웨어 엔지니어의 최종 목표랍니다.
2. 노이즈의 종류와 발생 원인 심층 분석
적을 알아야 백전백승이듯, 노이즈를 잡으려면 노이즈가 어떤 경로로 전달되는지 정확히 파악해야 해요.
전달 경로에 따라 크게 전선(케이블)을 타고 흐르는 전도 노이즈(Conducted Emission)와 공기 중으로 퍼져나가는 방사 노이즈(Radiated Emission)로 나눌 수 있습니다.
전도 노이즈 (CE)와 방사 노이즈 (RE)
전도 노이즈는 주로 150kHz에서 30MHz 사이의 저주파 대역에서 문제가 발생해요. 전원 케이블이나 신호선을 통해 직접적으로 다른 기기로 흘러 들어가기 때문에, 전원단에 적절한 필터를 달아주는 것이 핵심 대책이 됩니다.
반면 방사 노이즈는 30MHz 이상의 고주파 대역에서 주로 발생하며, PCB의 패턴이나 연결된 케이블이 마치 '안테나'처럼 작용하여 공기 중으로 전자파를 쏘아 보내는 현상이에요.
차동 모드(DM) vs 공통 모드(CM) 노이즈
노이즈가 흐르는 형태를 분석할 때 가장 중요한 개념이 바로 차동 모드(Differential Mode)와 공통 모드(Common Mode)입니다.
차동 모드 노이즈는 신호선과 리턴선(그라운드) 사이를 서로 반대 방향으로 순환하는 노이즈예요. 정상적인 신호의 흐름과 같은 경로를 타기 때문에 비교적 예측하고 제어하기가 수월한 편입니다.
하지만 진짜 골칫거리는 공통 모드 노이즈예요. 두 가닥의 선에서 같은 방향으로 흐르며, 기생 커패시턴스(Parasitic Capacitance)를 통해 대지(Earth)로 빠져나가는 예측 불가능한 경로를 가집니다. 대부분의 방사 노이즈 불량은 이 공통 모드 노이즈 때문에 발생한다고 해도 과언이 아니에요.
3. 실전 노이즈 필터 설계 및 부품 선정
노이즈의 성질을 파악했다면, 이제 적절한 수동 소자(Passive Components)를 활용하여 필터를 설계해야 합니다.
필터 설계의 기본 원리는 간단해요. 노이즈가 지나가기 어려운 높은 임피던스(저항) 장벽을 세우거나, 노이즈가 그라운드로 쉽게 빠져나갈 수 있는 우회로(Bypass)를 만들어주는 것입니다.
커패시터 (X-Cap과 Y-Cap)의 전략적 배치
전원 라인 필터에서 커패시터는 노이즈를 그라운드로 바이패스시키는 역할을 해요. 이때 X-Cap은 Line과 Neutral 사이에 연결되어 차동 모드 노이즈를 제거합니다.
반면 Y-Cap은 Line/Neutral과 Earth(접지) 사이에 연결되어 공통 모드 노이즈를 제거하죠. 단, Y-Cap의 용량이 너무 크면 누설 전류(Leakage Current)가 발생하여 감전의 위험이 있으므로 안전 규격을 반드시 준수해야 합니다.
페라이트 비드 (Ferrite Bead)의 마법
고주파 노이즈를 잡는 데 있어 페라이트 비드는 마법의 돌과 같습니다. 저주파 대역에서는 단순한 도선처럼 동작하지만, 고주파 대역에서는 저항(Resistor) 성분으로 변하여 노이즈 에너지를 열로 소모시켜 버립니다.
비드를 선정할 때는 단순히 DC 저항값만 볼 것이 아니라, 데이터시트의 주파수-임피던스 곡선(Z-R-X Curve)을 확인하여 내가 잡고자 하는 노이즈 주파수 대역에서 저항(R) 성분이 극대화되는 제품을 골라야 해요.
공통 모드 초크 (Common Mode Choke)
USB, HDMI 같은 고속 차동 신호선이나 전원 입력단에서 발생하는 공통 모드 노이즈를 억제하는 데는 공통 모드 초크(CMC)가 필수적입니다.
정상적인 차동 신호가 흐를 때는 자기장이 서로 상쇄되어 임피던스가 '0'에 가깝지만, 같은 방향으로 흐르는 공통 모드 노이즈가 들어오면 강력한 임피던스 장벽을 형성하여 노이즈를 차단하는 아주 스마트한 부품이랍니다.
4. 현업 최고 수준의 회로 디버깅 기술
이론적으로 완벽하게 설계했더라도, 실제 인증 시험소에 가면 예상치 못한 주파수에서 Limit Line을 초과하는 피크(Peak)를 마주하게 됩니다.
이때 당황하지 않고 체계적으로 원인을 찾아 해결하는 것이 진정한 엔지니어의 역량이에요. 현업에서 주로 사용하는 실전 디버깅 프로세스를 알려드릴게요.
1단계: 스펙트럼 분석기와 근접 자계 프로브 활용
문제가 되는 주파수를 확인했다면, 스펙트럼 분석기(Spectrum Analyzer)와 근접 자계 프로브(Near-field Probe)를 들고 PCB 위를 스캔해야 합니다.
특정 IC나 클럭 라인, 혹은 스위칭 노드 근처에서 해당 주파수의 피크가 솟구친다면 그곳이 바로 노이즈의 진원지(Source)일 확률이 매우 높습니다.
2단계: 그라운드(Ground)와 루프 면적 최소화
노이즈 방사를 줄이는 가장 근본적인 방법은 전류가 흐르는 루프 면적(Loop Area)을 최소화하는 것입니다. 안테나 이론에 따르면 루프 면적이 넓을수록 더 많은 전자파를 방사하기 때문이죠.
신호선 바로 아래층에 끊어지지 않은 솔리드 그라운드 플레인(Solid Ground Plane)을 배치하여 리턴 전류가 최단 거리로 돌아올 수 있도록 PCB 레이아웃을 수정하는 것이 가장 확실한 대책입니다.
3단계: 쉴딩(Shielding)과 케이블 대책
PCB 내부에서 해결이 어렵다면 물리적인 차폐를 고려해야 해요. 쉴드 캔(Shield Can)이나 전도성 테이프를 사용하여 노이즈 발생원을 덮어버리는 방식입니다.
또한 외부로 연결되는 케이블이 안테나 역할을 하는 경우가 많으므로, 케이블에 스냅온 페라이트 코어(Snap-on Ferrite Core)를 장착하여 공통 모드 노이즈가 케이블을 타고 나가는 것을 물리적으로 차단해 보세요.
▶ 함께 읽으면 더 유익한 정보
[네트워크] 랜선 카테고리(Cat.5e~8) 완벽 비교: 내 환경에 맞는 최적의 속도와 규격 선택법[전자공학] 노이즈 필터 완벽 정리: 전자파 차단 원리부터 전도·방사 노이즈 억제 효과까지
⚠️ 디버깅 시 주의사항 (Caution)
무작정 쉴드 캔을 덮는 것은 위험할 수 있어요. 내부에서 반사된 전자파가 특정 주파수에서 공진(Resonance)을 일으켜 오히려 노이즈를 증폭시키는 캐비티 공진(Cavity Resonance) 현상이 발생할 수 있습니다. 쉴딩 내부에는 전파 흡수체(Absorber)를 함께 부착하는 것을 권장합니다.
5. 자주 묻는 질문 (FAQ)
- Q1.전도 노이즈(CE)는 통과했는데 방사 노이즈(RE)에서 떨어졌어요. 이유가 뭘까요?
A. 전도 노이즈는 주로 30MHz 이하의 저주파 대역이고, 방사 노이즈는 그 이상의 고주파 대역입니다. 고주파 대역에서는 PCB의 짧은 패턴이나 외부로 연결된 케이블이 훌륭한 안테나로 동작하기 때문이에요. 고주파 대역의 공통 모드 노이즈 대책(페라이트 비드, 케이블 쉴딩)을 강화해야 합니다. - Q2.페라이트 비드를 달았는데 오히려 노이즈가 커졌습니다. 왜 그런가요?
A. 페라이트 비드도 내부적으로는 인덕터(L) 성분과 기생 커패시터(C) 성분을 가지고 있습니다. 회로의 다른 커패시터 성분과 결합하여 특정 주파수에서 LC 공진을 일으켰을 가능성이 높습니다. 댐핑 저항을 추가하거나 비드의 사양을 변경해 보세요. - Q3.그라운드를 분리(Split)하는 것이 노이즈 억제에 좋나요?
A. 과거에는 아날로그와 디지털 그라운드를 분리하는 것이 정석이었지만, 최근 고속 디지털 회로에서는 오히려 독이 되는 경우가 많습니다. 그라운드가 갈라진 틈(Gap) 위로 신호선이 지나가면 리턴 패스가 끊어져 막대한 방사 노이즈가 발생합니다. 가급적 통 그라운드(Solid Ground)를 유지하고 부품 배치를 통해 노이즈를 격리하는 것이 최신 트렌드입니다. -
자주 묻는 질문 (FAQ)
마치며
EMI 대책은 단순한 '찍기'가 아니라 정확한 물리적 원리에 기반한 엔지니어링입니다. 오늘 정리해 드린 노이즈의 발생 원리와 필터 설계, 그리고 체계적인 디버깅 프로세스를 현업에 적용하신다면, 지긋지긋한 전자파 인증의 늪에서 확실하게 탈출하실 수 있을 거예요. 성공적인 제품 개발을 응원합니다!
